SDR-LW 2974-24/44

●  i7处理器

●  配备Linux实时操作系统

●  500GB SSD，16GB 内存

●  10MHz-24GHz/44GHz的频率覆盖

●  四个USB 3.0接口

●  JTAG接口

●  PCIe Gen x4接口

●  双SFP+接口

●  内置Xilinx Kintex-7 FPGA

●  支持外接参考时钟和PPS信号参考

●  支持2发2收，每个通道高达160M的瞬时带宽

●  RFNoC FPGA开发框架

●  支持GNU Radio

立即询盘

产品简介

SDR-LW 2974-24/44是武汉珞光电子基于经典无线电设备SDR-LW 2974开发的一款产品，发射接收频率提高到24GHz/44GHz，同时继承了前者所有的功能与优点。和所有USRP设备一样，该设备采用开源的跨平台的UHD驱动，支持大多数应用和SDR框架，如GNU Radio、Matlab、LabView。

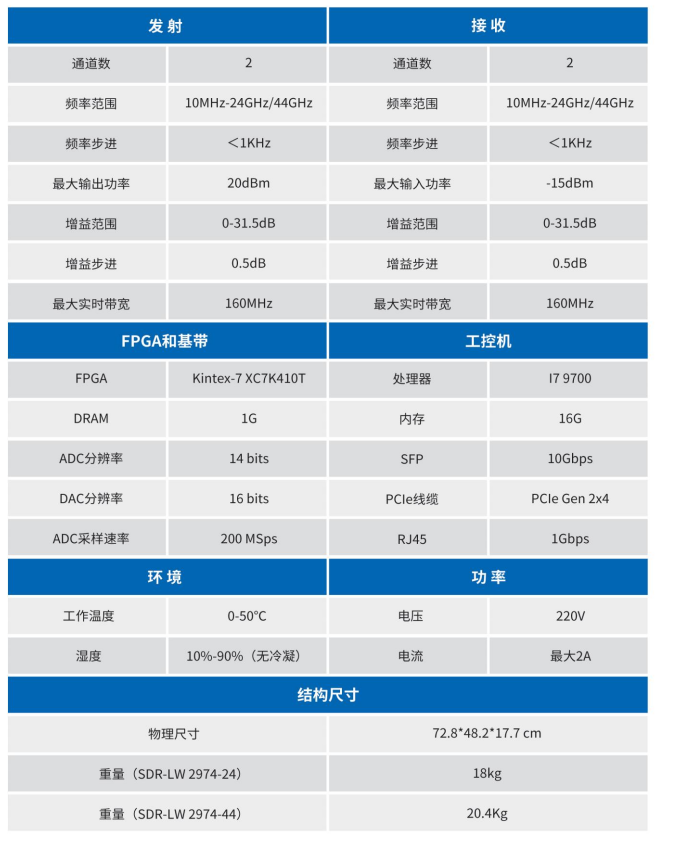

技术参数

发 射

接 收

通道数

2

通道数

2

频率范围

10MHz-24GHz/44GHz

频率范围

10MHz-24GHz/44GHz

频率步进

＜1KHz

频率步进

＜1KHz

最大输出功率

20dBm

最大输入功率

-15dBm

增益范围

0-31.5dB

增益范围

0-31.5dB

增益步进

0.5dB

增益步进

0.5dB

最大实时带宽

160MHz

最大实时带宽

160MHz

FPGA和基带

工控机

FPGA

Kintex-7 XC7K410T

处理器

I7 9700

DRAM

1G

内存

16G

ADC分辨率

14 bits

SFP

10Gbps

DAC分辨率

16 bits

PCIe线缆

PCIe Gen 2x4

ADC采样速率

200 MSps

RJ45

1Gbps

环 境

功 率

工作温度

0-50℃

电压

220V

湿度

10%-90%（无冷凝）

电流

最大2A

物理属性

尺寸

72.8*48.2*17.7 cm

重量（SDR-LW 2974-24）

18kg

重量（SDR-LW 2974-44）

20.4Kg
