大规模MIMO阵列解决方案
大规模MIMO阵列解决方案
大规模多输入多输出(MIMO)技术是5G网络通信中的一项关键技术,它利用大规模的天线阵列实现高效的信号传输和接收。通过增加天线数量,大规模MIMO技术能够在不增加频谱资源和发射功率的情况下,显著提高系统的信道容量和频谱效率。对于实现5G愿景和满足频谱效率的关键性能要求,对大规模MIMO和其他技术进行原型验证的需求至关重要。 由于基于计算机的仿真无法单独应对许多复杂的未决问题,因此必须创建能在真实信道条件下实时运行并发送/接收真实RF信号的原型系统。由电脑端的仿真软件和软件无线电平台共同组建的半实物半实验系统就能够解决上述问题,实现从理论仿真到实际应用的过渡,从而加速新一代通信系统的开发。
1. 功能描述
该方案采用珞光电子公司的USRP-LW N321平台搭建,主要由可编程射频前端USRP-LW N321、服务器、交换机、时钟源OctoClock-LW-G组成。
(1)可编程射频前端
采用USRP-LW N321作为该方案的射频前端,覆盖3MHz到6GHz的频率范围。每通道可提供高达200MHz的瞬时带宽。可编程射频前端通过SFP+ 10G ETH与服务器/交换机连接。
(2)服务器
服务器采用浪潮 NF5468M6服务器,内置100G加速卡,实现数据的快速传输。拥有高性能的处理器以处理来自射频前端的基带信号,为用户验证理论、开发复杂系统原型提供了保障。
(3)时钟源
采用OctoClock-LW-G时钟源,为可编程射频前端提供10MHz、1 PPS参考,实现多台USRP-LW N321间的时钟和触发信号的同步。
(4)交换机
在16*16MIMO和32*32MIMO方案中,由于可编程射频前端由8/16台USRP组成,因此使用交换机来连接服务器与射频前端,实现数据传输。交换机采用华为S6730S-H24X6C-A,通过万兆网口连接多台USRP-LW N321,通过100G以太网连接服务器。
2. 系统框图
通过搭配不同数量的可编程射频前端,该系统可提供8*8 MIMO、16*16 MIMO、32*32MIMO解决方案。系统框架图如下图所示:
8*8MIMO:

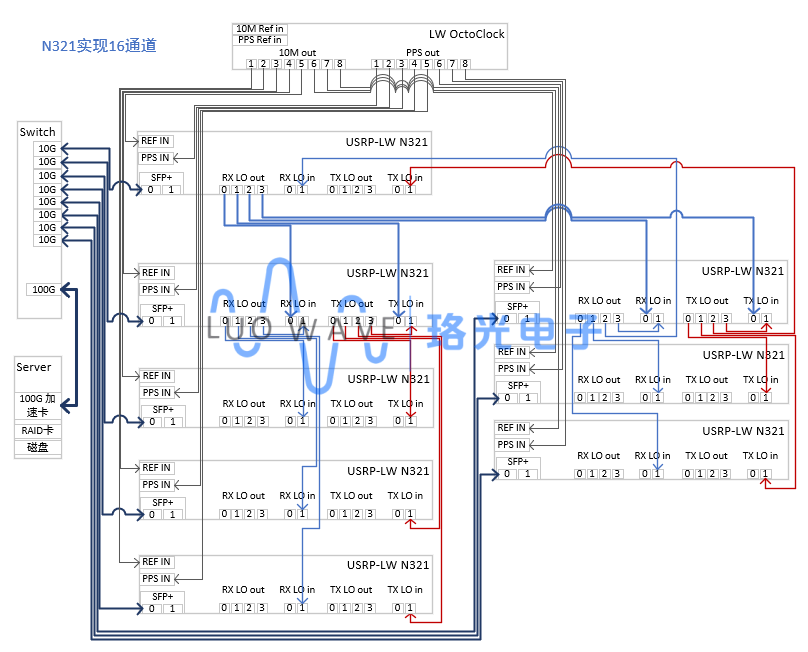

16*16MIMO:
32*32MIMO:
3. 方案测试
偏斜测量基于使用多通道射频参考架构提供的参考软件生成的 IQ 数据文件进行。测量系统使用32*32 MIMO 系统环回配置(连接 RF RX-TX 端口以实现 MIMO 环回),以一致的路径长度将信号从所有 Tx 端口连通到所有 Rx 端口。

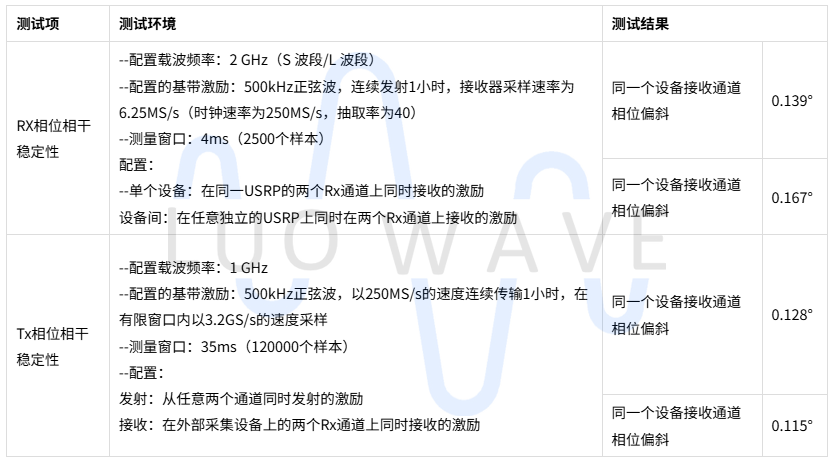

(1)测试记录表
测试项 | 测试环境 | 测试结果 | |
RX相位相干稳定性 | --配置载波频率:2 GHz(S 波段/L 波段) --配置的基带激励:500kHz正弦波,连续发射1小时,接收器采样速率为6.25MS/s(时钟速率为250MS/s,抽取率为40) --测量窗口:4ms(2500个样本) 配置: --单个设备:在同一USRP的两个Rx通道上同时接收的激励 设备间:在任意独立的USRP上同时在两个Rx通道上接收的激励 | 同一个设备接收通道相位偏斜 | 0.139° |
同一个设备接收通道相位偏斜 | 0.167° | ||
Tx相位相干稳定性 | --配置载波频率:1 GHz --配置的基带激励:500kHz正弦波,以250MS/s的速度连续传输1小时,在有限窗口内以3.2GS/s的速度采样 --测量窗口:35ms(120000个样本) --配置: 发射:从任意两个通道同时发射的激励 接收:在外部采集设备上的两个Rx通道上同时接收的激励 | 同一个设备接收通道相位偏斜 | 0.128° |
同一个设备接收通道相位偏斜 | 0.115° |
(2)过程数据
同一设备上的两个 Rx 通道之间的平均通道间相位偏斜(测试时间1h)
不同设备间的两个 Rx 通道之间的平均通道间相位偏斜(测试时间1h)
同一设备上的两个 Tx 通道之间的平均通道间相位偏斜(测试时间1h)
不同设备间的两个 Tx 通道之间的平均通道间相位偏斜(测试时间1h)
(3)测试结论
32*32MIMO多通道射频系统在测试的整个持续时间内,相位同步效果较优,相位偏斜小于0.2°。
4. 主要设备规格
(1)软件无线电平台USRP-LW N321
USRP-LW N321是一种网络软件定义无线电,可为大规模和分布式无线系统中的部署提供可靠性和容错能力。这是一种高性能SDR,它使用独特的RF设计,以半宽RU尺寸提供2个RX和2个TX通道。灵活的同步架构支持10 MHz时钟参考,PPS时间参考外部TX LO和RX LO输入,可实现相位相干MIMO测试平台。
USRP-LW N321利用UHD的最新软件开发来简化对网络上多个设备的控制和管理,并具有独特的远程管理任务功能,例如调试,更新软件,重新启动,重置为出厂状态以及监视系统运行状况。
接收 | 发射 | ||
通道数量 | 2 | 通道数量 | 2 |
增益范围 | -16 ~ 34dB | 增益范围 | -30 ~ 25dB |
增益步进 | 1dB | 增益步进 | 1dB |
最大输入功率 | -15dBm | 最大输出功率 | 20dBm |
滤波器组 | 450~760MHz 760 ~ 1100MHz 1100 ~ 1410MHz 1410~2050MHz 2050~3000MHz 3000~4500MHz 4500~6000MHz | 滤波器组 | 450 ~ 650MHz 650 ~ 1000MHz 1000~1350MHz 1350 ~ 1900MHz 1900~3000MHz 3000~4100MHz 4100~6000MHz |
可输入外部本振频率范围 | 0.45 ~ 6GHz | 可输入外部本振频率范围 | 0.45 ~ 6GHz |
调谐时间 | 245μs | 调谐时间 | 245μs |
TX/RX切换时间 | 750μs | TX/RX切换时间 | 750μs |
转换器和GPSDO性能 | 功率 | ||
采样率 | 200,245.76,250(MS/s) | 直流电压输入 | 12V,7A |
ADC分辨率 | 14bits | 功耗 | 60 ~ 80W |
DAC分辨率 | 16bits | 物理属性 | |
未锁定GPSDO频率稳定度 | 0.1ppm | 尺寸 | 38×22×4.5 cm |
GPSDO PPS相对UTC精度 | <8ns | 重量 | 3.4kg |
GPSDO时延稳定性 | <+/-50μs | 操作环境要求 | |
3hours | 工作稳定范围 | 0 ~ 50°C | |
25°C | 储存温度范围 | -40 ~ 70°C |
(2)时钟源Octoclock-LW-G
OctoClock-LW-G是一个高精度的时钟源的设备分配系统。对于希望建立一个多通道系统,并同步到一个共同的参考时间的用户来说,这是非常有用的。例如,我们可以利用OctoClock-G对USRP N210进行相干操作,与系统同步。这样可以实现很多的相控阵的应用,例如波束形成,超分辨测向,多样性的结合,或MIMO收发器的设计。
功率 | GPS锁定pps精度 | 50ns | |
直流电压输入 | 6-15V | 输出 | |
电流消耗 | < 1A | 10 MHz 输出 | ~1.4Vpp |
输入 | 10 MHz 输出波形 | 方波 | |
10 MHz 输入范围 | 0-20dBm | 10 MHz 输出阻抗 | 50Ohm |
1 PPS输入 | 2.5-5V | 1 PPS 输出 | 5V |
GPSDO 参数 | 1 PPS 波形 | 逻辑电平脉冲 | |
有源GPS天线(选配) | 5V | 结构尺寸 | |
GPS未锁定频率精度 | 25ppb | 尺寸(1U机架式) | 10*44*5 cm |
GPS锁定频率精度 | <1ppb | 重量 | 1.2kg |
