战术数据链Link16仿真系统解决方案
Link16数据链是美国海空军及北约部队使用的一种新型战术数据链系统,于1994年开始在美军舰艇及飞机平台投入使用。Link16数据链的设计使用理念基于Link4A、Link11数据链,但相比原有数据链,在技术与操作上有极大的更新迭代,增强了数据链系统的安全性与抗干扰性能,被称为是一种“无法被干扰的数据链”。因此,发展针对Link16 数据链系统的电子对抗技术具有重要的军事意义。然而,通过实战方式进行系统测试将耗费大量的人力、物力、财力,如何可靠地、真实地模拟实际作战场景是数据链系统建设的重点。为解决实战测试系统性能的不可能性问题,研发一套Link16数据链实时仿真系统,具有其重要价值。
1. 功能描述
战术数据链系统采用特定的数据包格式发送报文信息,具备强大的加密和安全措施,采用跳频技术来对抗电子干扰,系统具有多个节点,采用分布式的网络架构,任何节点都可以在网络中发送和接收信息,不需要中央控制节点。每个节点都具备通信功能,可通过链路实时共享信息。系统设计框图如图1所示。
图1 系统设计总体框图
2. 端机设计方案
LINK16端机设计框图如图2所示,端机性能指标如下:
(1) 信号中心频点范围:960-1250MHz
(2) 支持TDMA组网功能
(3) 能够实现跳频:跳频带宽100MHz,跳频频点间隔:3MHz,相邻跳频最小间隔30MHz,跳频速率:76923Hop/s
(4) 数字信息传输速率28kbps~238kbps分档可选
图2 LINK16端机设计框图
2.1 链路传输方案设计
(1)LINK16帧结构
图3 LINK16帧结构
LINK16数据链的基本的帧结构可以通过图3表示,每个时隙由抖动时间段,信息传输时间段和保护时间段组成,其中抖动时间段的长度不定,它保证了信息传输可以不与时隙对齐,抖动时间段最长时间可以达到2.2575ms,时间长度的变化规律由特定的密钥控制,密钥一天更改一次,这增加了信息截获的难度,干扰机也更难对信号进行针对性的干扰,从一定意义上具有“跳时”的效果。信息传输段分为同步时段和数据帧时段,同步时段包括两个阶段,其中粗同步阶段包括16个DP脉冲,主要作用是对信号进行捕获,精同步阶段包括4个DP脉冲,主要作用是确定信号解调的最佳采样点位置,数据帧阶段分为报头和数据,其中报头包括16个DP脉冲,数据包括的脉冲数根据具体的LINK16数据封装而定。
(2)端机物理层调制技术
端机波形的生成过程如图4所示,信号产生经过多重物理层调制技术,包括信道编码、扩频、调制等,主机根据战场信息进行信源编码生成比特信息,信息经过CRC编码,RS编码,交织,软扩频后进行调制。最终进行跳频处理后通过信道
图4 端机波形的生成过程
得到的LINK16链路性能如图5,当接收信噪比低于-10dB时,由于采用的各种信道编码的纠错能力具有一定限度,因此LINK16的误比特性能相比于普通的MSK调制没有提升,甚至有所下降;但是随着信噪比的提高,LINK16链路的性能快速增强,误码率远低于仅进行MSK调制时的误码率,在误码率为10-3时,增益大约为10dB。
图5 LINK16的链路性能
2.2 TDMA组网控制
LINK16 采用分布式的网络架构,采用TDMA组网协议,其中各节点功能作用相同,无主站、从站区分,形成分布式网状拓扑结构。整个网络就像一个巨大的环状信息池,网内所有单元都将自己的信息“投放”到信息池中供网络用户共享,也可以到信息池中根据需要“获取”适合自己的信息。

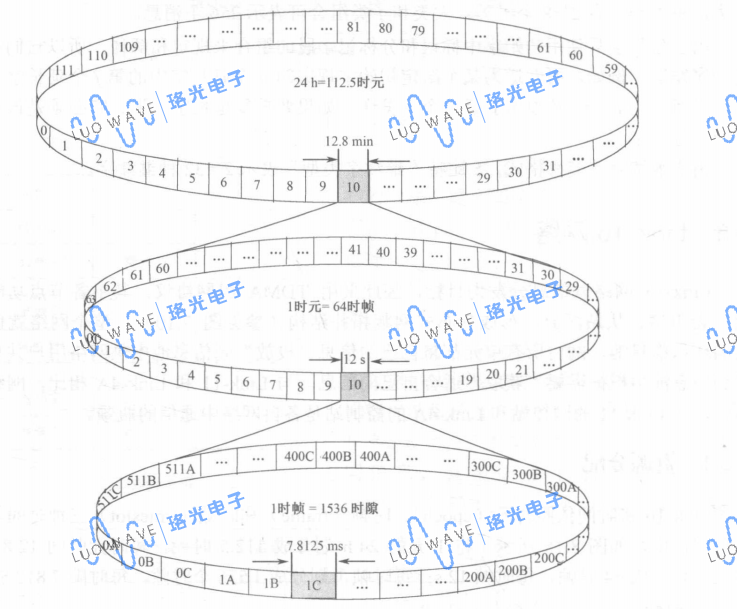

TDMA协议将时间分割为周期性的时帧,每一时再分割为若干个时隙,然后根据一定的时隙分配原则,给每个用户分配一个或多个时隙。用户在指定时隙内发送数据,如果用户在指定时隙中没有数据传输,则相应时隙被浪费。Link-16将时间依照时元、时帧和时隙三种时间单元进行划分和使用,如图5所示。将1天的24h划分成112.5时元,每时元时间12.8min;每时元又划分成64时帧,每时帧12s;每时帧再划分成1536个时隙,每时隙7.8125ms。
图5 LINK16的时间划分
Link-16的基本网络结构形式是单网。所有Link-16单元工作在同一个网络中,统一划分时隙,每个单元跳频图案相同。为LINK16在报头信息提供了时隙类型以及消息发送源的ID标识。
为确保各用户发射时隙的一致性,避免发送信息产生碰撞,全网需要统一时间基准,Link16指定一个节点作为网络时间参考(NTR);将NTR时间定义为Link16的系统时间。以该系统时间为基准,校准全网时间,计算、确定网内各节点时隙的起始和终止,确保TDMA网络时间同步和节点时隙对准。在Link16数据链中,任意节点均可被指定为NTR。已装备使用的Link16数据链系统采用固定分配TDMA协议,在任务执行前通过网络规划预先完成各网络节点的时隙分配,在作战过程中不再变化。当节点无信息发送或退出时,则该节点所对应的时隙空闲。
3. 实物搭建图
图6 Link16战术指挥链仿真系统实物搭建图
本方案中,LINK16终端推荐使用SDR-LW系列一体机设备。为了保证系统的正常运转,需正确连接天线、显示器、鼠标和键盘。
4. 推荐硬件型号
SDR-LW系列是珞光电子推出的高性能SDR(软件无线电)独立设备,由板载处理器、FPGA和射频前端组成。通过Intel X86处理器与FPGA协同工作,增加了软件无线电设备的灵活性。一体机的设计框架使其可以在室内或室外快速地搭建Link16战术指挥链仿真系统。
型号 | SDR-LW 2974 | SDR-LW 4940 |
频率范围 | 10MHz-6GHz | 1MHz-7.2GHz |
通道数 | 2 | 4 |
最大实时带宽 | 160MHz | 400MHz |
FPGA | Xilinx Kintex-7 XC7K410T | Xilinx Zynq Ultrascale+ZU28DR RFSoC |
板载处理器 | Intel i7 9700,主频3.0GHz,8核心,8线程 | Intel i9 9900K,主频3.6GHz,8核心,16线程 |
内存 | 16G DDR4 | 32G DDR4 |
SSD | 500G | 500G |
USB接口 | USB 3.0*4 | USB 3.0*4 |
有线网口 | 1Gbps RJ45网口*2 | 1Gbps RJ45网口*2 |
光口 | 双口10Gbps SFP+接口 | 100Gbps或4*10Gbps QSFP28接口 |
PCIe | PCIe Gen2*4 | - |
编程接口 | JTAG | JTAG |
物理尺寸 | 23.5*26.5*13.5 cm | 43*37.8*14.5 cm |
重量 | 9.5kg | 13.6kg |
5. 典型应用场景
本方案完整实现了基于USRP的Link16数据链系统,由于系统实现方案比较简洁,因此可移植性较高。系统可应用于各电子战对抗实验。
