产品概述

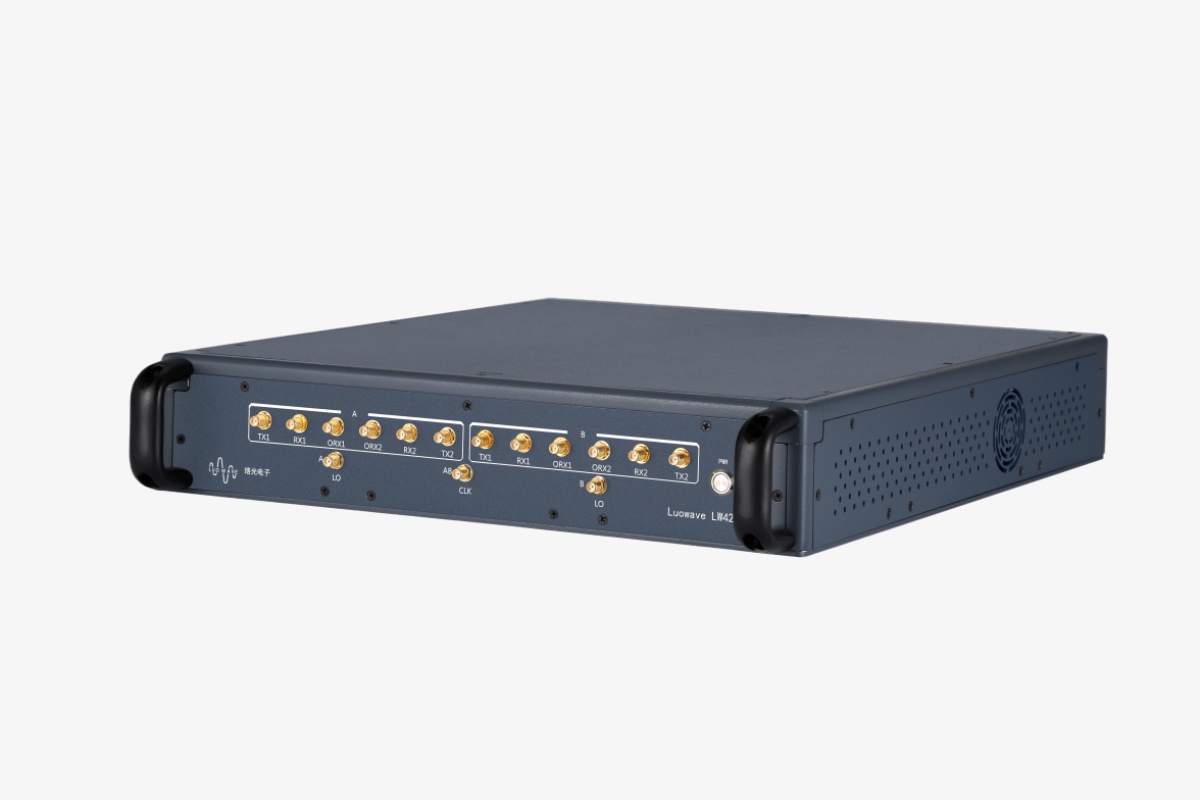

Luowave LW420 是武汉珞光电子有限公司推出的一款4通道高性能通用软件无线电相参设备，基于ADRV9009和Xilinx UltraScale+ ZU11EG构建，支持 75 MHz 至 6 GHz 的频率范围，单通道瞬时带宽最高可达200MHz。凭借精确的时钟管理和同步信号处理机制，Luowave LW420能提供卓越的相位一致性和协同工作能力，非常适用于 5G 通信、雷达信号处理、卫星通信和空间谱测向等复杂的无线通信系统。

规格书下载：Luowave LW420规格书

应用方案：射频记录与回放系统解决方案

 应用方案：

- 4G&5G小基站解决方案

- 5G毫米波通信系统解决方案

- GNSS模拟平台解决方案

- 大规模MIMO阵列解决方案

- 反无人机电子对抗侦察系统解决方案

- 基于USRP的通感一体化解决方案

- 射频记录与回放系统解决方案

- 视频传输系统解决方案

- 小型探测雷达系统解决方案

- 战术数据链Link11仿真系统解决方案

- 战术数据链Link16仿真系统解决方案

- 智能超表面通信系统解决方案

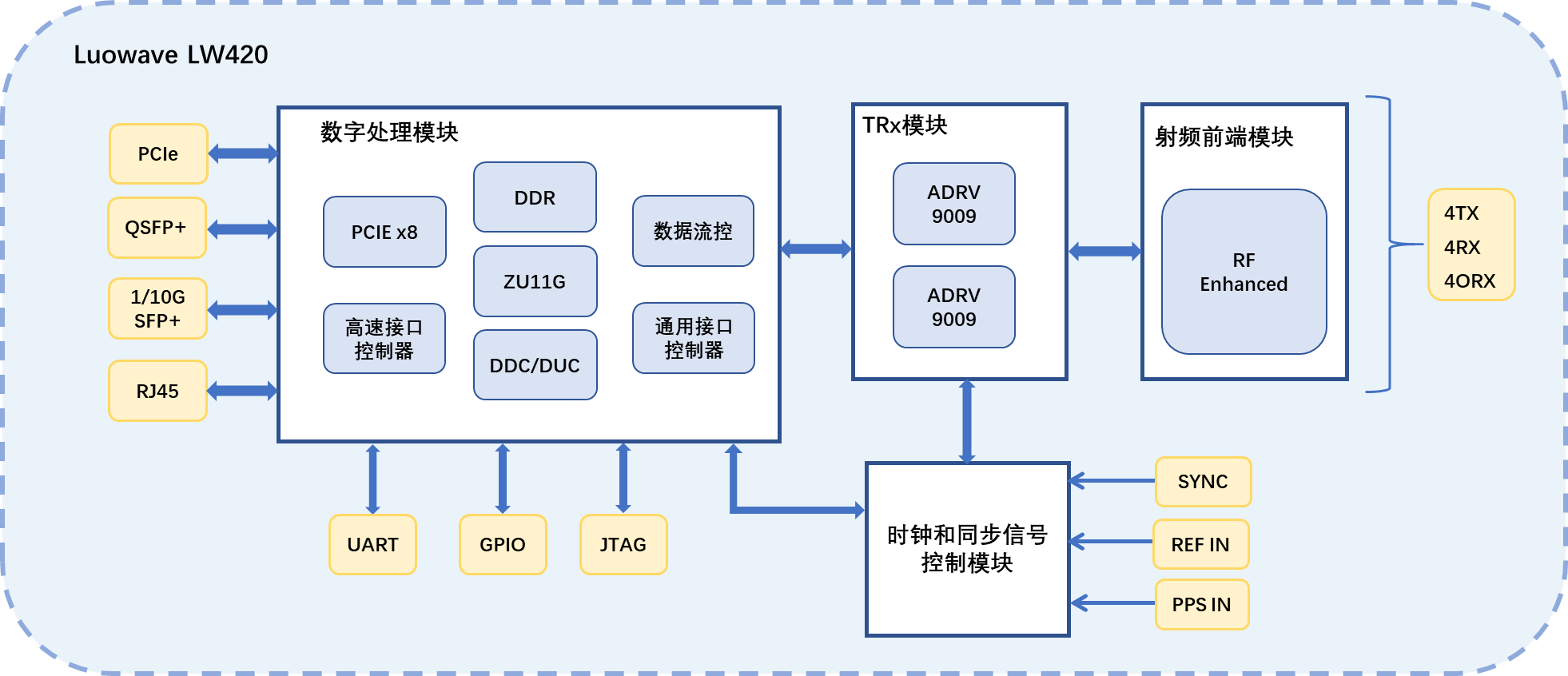

 产品框图

 产品亮点

- 高性能基带

内置Xilinx Zynq UltraScale+ MPSoC 系列芯片 ZU11EG。Zynq® UltraScale+™ MPSoC 器件提供 64 位处理器可扩展性，同时将实时控制与用于图形、视频、波形和数据包处理的软硬引擎相结合。结合了ARM 处理器的灵活性和 FPGA 的高性能计算能力，具有丰富的接口和内存资源，适合需要高性能、低功耗和实时处理的应用场景。

处理器系统（PS）集成了四核 ARM Cortex-A53 处理器（最高主频 1.5 GHz）和双核 ARM Cortex-R5 实时处理器，负责运行操作系统、应用程序和实时任务；可编程逻辑部分（PL）基于 UltraScale+ 架构，提供高达 600K 逻辑单元（LUTs）和 2,520 DSP 切片，支持硬件加速和定制化功能开发。

- 宽频带&高带宽：75 MHz-6 GHz RF, 单通道高达200MHz的瞬时带宽

射频芯片采用ADI的ADRV9009芯片。ADRV9009 是一款高度集成的射频（RF）捷变收发器，提供双发射器和接收器、集成合成器和数字信号处理功能。这款芯片具备多样化的高性能和低功耗组合，以满足4G和5G宏蜂窝时分双工(TDD)基站应用要求。

该芯片支持75MHz到6GHz的射频范围，覆盖了广泛的无线通信频段，适用于不同类型的无线通信系统设计；接收通道最大 200 MHz 的瞬时带宽，发射通道最大450MHz的瞬时带宽，能够满足高速数据传输和宽带通信的需求，同时具有出色的噪声系数、线性度和动态范围，确保高质量的信号传输和接收。

- 支持多片相位同步

Luowave LW420内包含2片ADRV9009，不仅具备多芯片相位同步机制，还集成了数字校准功能，能对内部电路进行相位校准，进一步优化了相位同步性能。在多芯片协同工作、复杂信号处理场景下，Luowave LW420能够稳定、精准地保持相位同步，满足 5G 通信、雷达探测等对相位同步要求严苛的应用需求，有效提升系统整体性能。相位同步一致性偏差可达到1°。

- 支持频段扩展

面向NR FR2需求，LUOWAVE为深度定制了毫米波扩展模块，可将中频信号经升频到毫米波频段，从而帮助用户快速组建毫米波系统。通过使用现有的USRP设备升级到毫米波解决方案，毫米波研究人员可以用经济的成本和更短的时间帮助推动和实现毫米波5G通信的全面普及，同时支持面向未来6G标准的技术探索与验证。

- 多接口满足不同场景连接需求

产品配备高速以太网或 PCIe 接口，支持高吞吐量数据传输，确保实时处理大量数据，适合高性能计算和实时信号处理。

- 支持丰富的开发环境

支持多种开发软件和框架，包括 GNU Radio、MATLAB等，能够满足从快速原型开发到高性能实时处理的各种需求。

 应用场景

因其多通道相位一致性、宽瞬时带宽、射频系统级芯片（RFSoC）等特性，产品能够满足侧向、波束成形以及宽频段频谱采集、雷达、卫星通信以及6G原型开发等多种应用场景。

应用案例

--》射频记录与回放系统解决方案
